スポーツスター用のビキニカウル出来ました!


前回の更新の後、今月中は無理かと思ってましたが
おいら頑張りました

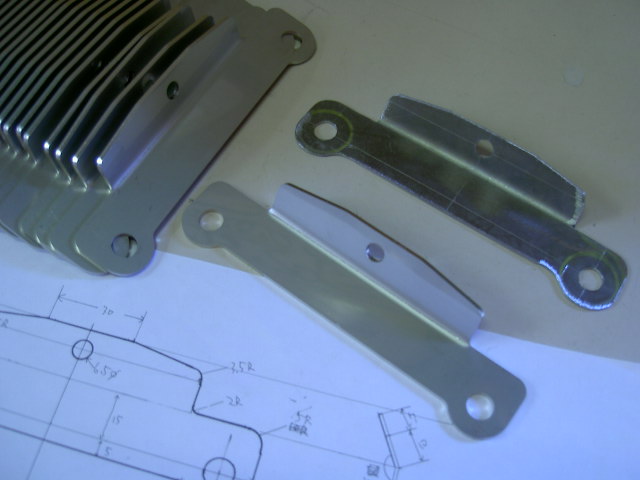

注文していたハンドルポストマウント用のステーが出来てきました。

2ミリ厚のステンレス製です。



カウルの外側は出来上がってますんで、車体に取り付けるステーを留めるプレートを作ります

パテを盛って 削って 車体に着けてみて また盛って..の繰り返し
正確に車体へのフィッティングを位置を出すのは結構面倒くさい!
両サイドをフォークで、上部をハンドルポストでの3点支持で取り付ける形にします
形が出来たので(NCサーフェイサー)を塗ります、これ製造終了だって、どうしよう!

かなり端折りますが、型が出来ました!

こんなものを作りました

正確にプレートを取り付けるための治具ですね。
これにプレートを取り付けてからカウルの内側に接着します

上部のプレートにはナットリベットを付けてます

これをこいつ↓に留めます

サイドを固定するのはこのフォーククランプ

こんな感じで取り付けます

出来上がりです!!!!!! 車体に取り付けるとこんな感じ。

跨った目線からだとこんな感じ

本体と付属のステーです

フォーククランプはミスミエンジニアリングによるアルミビレット製





かなり低く構えた面になります。
黒ゲルコート仕上げ、ステー、フォーククランプ、ボルト類付属
¥39.900です!.......売る気満々(笑)
ご注文はファニーズのホームページから!お待ちしてます
この後テールもカっチョいい奴現在制作中です。
ローダウンしてマフラーとか作って仕上げる予定です
