うちの日産サファリにベッドキット作りました

今日はホントに6月!?ってぐらいの気温、うちんとこあたりは35℃超えてました。

このくそ暑い中屋外作業な1日でした。

先週、息子のBMXのレースではるばる岡山県は笠岡市まで行ってきました、広島との県境、800㎞くらいあって、レース前日の早朝着、1日練習走行後、スーパー銭湯でさっぱりしてから車中泊。
しかし窓開けてたらサスケは体中蚊に刺されまくりww足伸ばせないわで疲れ取れずで、これはベッド作るしかないと決意!材料買いにジョイフル本田へ
24ミリの針葉樹構造合板と12ミリの針葉樹合板(針葉樹は安いってんでケチりました)
25ミリのアングルと20ミリの角パイプなんかを購入、製作にかかります。
3列目のシートを外してその取り付け部と後部荷物フックを利用してフレームを固定しようという作戦。

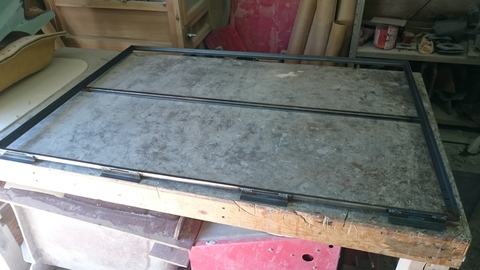

まずは後ろのフレームをアングル材で作ります。

真ん中には角パイプで補強を一本。
手前の4か所に前側の板を乗せる受けを溶接。
フレームはここと

ここで前側は固定、脚は20㎜くらいの角パイプに3ミリ厚のプレートを溶接、ベッドのフレームにはM8のボルトで固定します。車体への固定は純正のボルトをそのまま利用します。

前側の板は2列目のシートの背もたれと、このフレームに乗ってるだけ

24ミリ厚なので重いし、板だけでもたわまないし、寝るときだけしか使うつもりないから固定はせず。まあ2列目のヘッドレストにベルトで縛り付けるようなことでもすれば走行中でもガタガタしないでしょう。
後ろ側の固定は荷掛フックを取り外して底のナットを利用


前後のフレームのセンターに脚をつけて突っ張り棒のようにしてます、床には固定してません。

これで180㎝×132㎝のベッドが完成、大人二人楽勝で寝られます。
前側の板は後ろにずらせば2列目のシートは利用できます。
床下も30センチはあるので工具箱も余裕で入ります。
大阪、広島、新潟どこでも大丈夫だーぜっ!!!
